小型化、低振动,让疗养生活更舒适 - 医疗设备用压缩机

  • 医疗.福利

  • 呼吸机

  • 便携式制氧机

旨在于装载在重视患者QOL(生活质量)的医疗设备上

"我们希望你公司制造可供呼吸机使用的,低振动低噪音的医用压缩机"。在接受美国一家创业公司的咨询时,ME事业部门的成员意识到ASPINA即将面临新的挑战。

在医疗行业,家庭治疗的需求开始高涨起来,需要开发用于家用医疗设备的低振动、低噪音小型压缩机。ASPINA自2012年开始,用于吸入空气又排出高浓度氧气的氧气浓缩器,商业化生产以低振动、低噪音为上诉点的医疗设备用压缩机。

作为医疗创业公司考虑开发新产品的这个客户,对ASPINA使医疗设备用压缩机实现低振动、低噪音的技术能力给予了高度评价,并就开发医疗设备上装载的压缩机进行了沟通。客户希望使用ASPINA的压缩机来进行商业化生产的医疗设备是"医院家庭两用呼吸机"。

在医疗行业,"Quality Of Life(QOL:生活质量)"受到重视,"重要的是,帮助(患者)实现一种能更好地维护自身尊严的生活"这一观点正日益普及。在家也能使用的呼吸机在提高QOL方面发挥着重要的作用,除为了搬运方便而要求小型化以外,为了在卧室使用时不干扰睡眠,还要求其具备低振动、低噪音的性能。

ASPINA的氧气浓缩器专用医疗设备用压缩机拥有4个气缸,从而实现低振动、低噪音。首次尝试开发呼吸机的客户相信这款压缩机一定能够满足呼吸机对小型化和低振动、低噪音的需求。

4缸实现低噪音,自冷却风扇小型化客户开发的设备

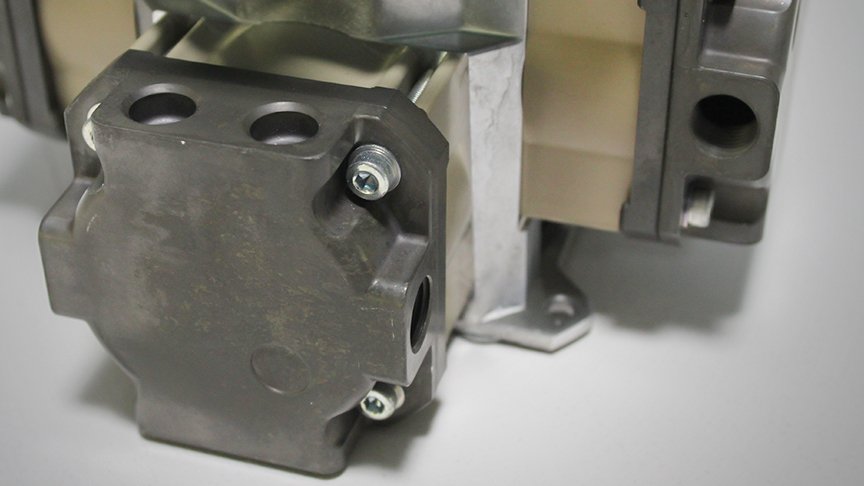

当时医用压缩机的主流类型是装载有1或2个气缸的1缸或2缸结构型。ASPINA则新开发了装载有4个气缸的4缸型压缩机。这台压缩机4缸中每2缸同步。压缩机的振动和噪音是由于活塞在气缸内往复运动引起的,这种同步方法一组的2缸产生的振动会被另一组的2缸抵消,从而实现压缩机的低振动、低噪音。通过采用这种结构,我们开发出了输出功率高且低振动、低噪音的氧气浓缩器专用医疗设备用压缩机。

客户开始考虑是否可以将这种氧气浓缩器专用的压缩机应用于呼吸机。但是将该压缩机实际安装到客户开发的呼吸机中时,发现其产生的热量超过了设计时的预期。安装在呼吸机上的冷却风扇来不及散热,导致了呼吸机内部温度的上升。

压缩机中最热的部分是线圈部和气缸。要抑制呼吸机内部温度的上升,就有必要对这些部分进行有效的冷却。但是由于"医院家庭两用呼吸机"的尺寸受到限制,冷却功能零件不能占据呼吸机内部的太多空间。

ASPINA为了解决这个问题,采用了将压缩机具有冷却用的风扇的方式。这样不仅能够直接对压缩机进行冷却,而且无需在呼吸机本体内部安装别的风扇,从而使呼吸机整体的小型化成为可能。

此外,ASPINA为了深入研究高效的冷却方法,还制作了大小、形状各异的风扇样机,反复试验以验证最适的风扇种类和安装位置。结果发现,将风扇安装在压缩机的电机上部时效率最高,采用了让空气从上而下流经压缩机的结构。

可实现低振动、低噪音以及呼吸机整体小型化的医用压缩机

ASPINA,真正理解医疗设备领域客户的需求

ASPINA产品开发时,深刻考虑客户的真实需求。本次的压缩机开发中,对于"目前医疗行业有怎样的市场需求"又"现有的医用压缩机存在什么问题",我们向外部技术顾问寻求建议。结果孕育出了采用4缸方式来制造呼吸机用低振动、低噪音压缩机的创意。

ASPINA的产品开发追求根本的客户价值。除了使压缩机小型化外,将压缩机具有冷却用的风扇,省去了原本所需要的冷却风扇的安装,让呼吸机整体实现小型化。

为医疗设备用压缩机的小型化做出贡献

纵观医用压缩机市场,在积极推动家庭治疗的进程中,需要各种类型的产品。近来对除了低振动、低噪音的特点外,同时重视可动性的医用压缩机也产生了需求。ASPINA也开始开发能够满足这些需求的医用压缩机。

例如,对于能够安装在家用便携式医疗设备中的小型轻便医用压缩机的需求,开发了气缸更少的压缩机。由于减少了零件数量,因此具备可以实现轻型化、小型化的优势。

在积极推动家庭治疗的进程中,需要各种类型的产品

今后ASPINA也将继续用崭新的创意,在医疗行业掀起改变。

4缸压缩机详情请见以下链接。
